В современном электромонтаже правильный выбор фитинга для гофрированной трубы — это не просто вопрос удобства, а ключевой фактор долговечности и безопасности кабельных систем. Фитинг обеспечивает надёжное соединение, герметичность и защиту проводки от пыли, влаги, механических повреждений и других внешних воздействий. Ошибка на этапе подбора или установки может привести к снижению степени защиты, быстрому износу кабеля и непредвиденным простоям оборудования.
Компания ТМС специализируется на поставке полного спектра решений для организации кабельных трасс — от фитингов для гофрированных труб и кабельных вводов до спиральных защит и монтажных аксессуаров. Мы работаем с продукцией, отвечающей строгим техническим стандартам, и предлагаем нашим клиентам не только качественные изделия, но и экспертные рекомендации по их выбору и установке.
Данное руководство подготовлено для специалистов — монтажников, инженеров и закупщиков, которые хотят глубже разобраться в особенностях фитингов, принципах их работы и правильных методах монтажа. Мы разберём ключевые критерии выбора, технические нюансы и практические советы, которые помогут вам сделать монтаж кабельной системы просто, быстро, надёжно и безопасно.
Что такое фитинг для гофрированной трубы и как он работает

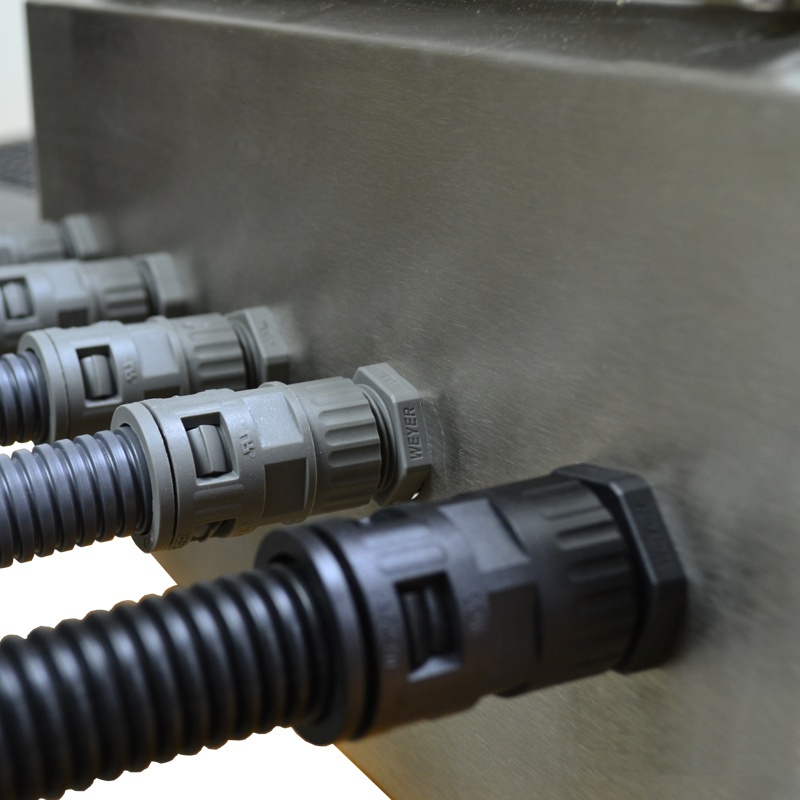

Фитинг для гофрированной трубы — это соединительный элемент, который обеспечивает надёжную фиксацию трубы, герметичность соединения и дополнительную защиту кабеля на участках ввода в оборудование, распределительные коробки или монтажные панели. По сути, это «точка перехода» между гибкой кабельной трассой и корпусом устройства, где особенно важно исключить попадание пыли, влаги или посторонних предметов.

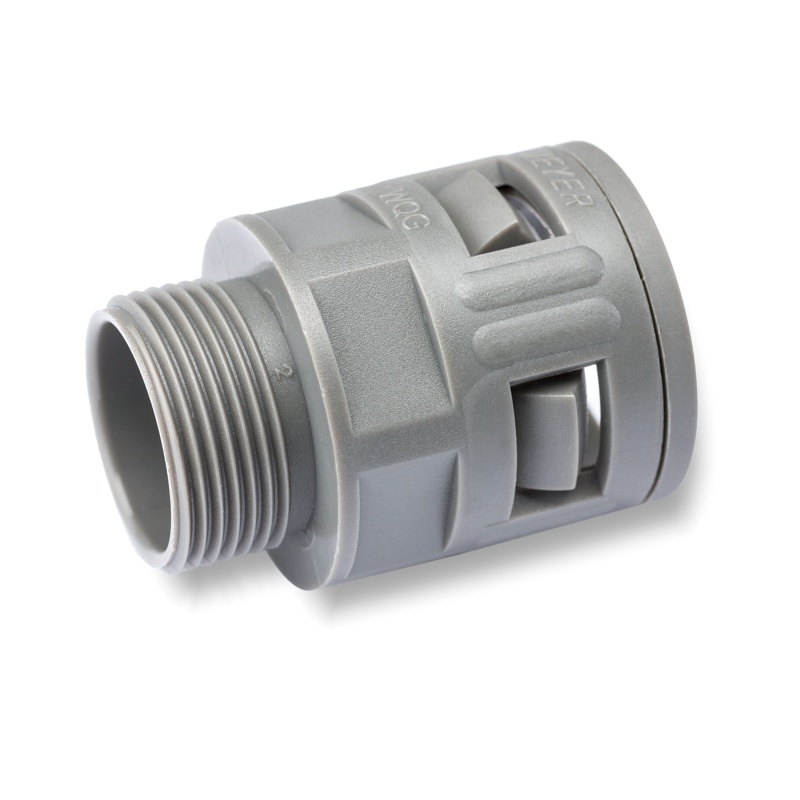

Конструкция фитинга обычно включает корпус, уплотнительные элементы и фиксирующую муфту (часто с защёлкой). При вставке гофрированной трубы в фитинг до характерного щелчка происходит первичное закрепление. Дополнительное нажатие усиливает фиксацию и обеспечивает заданную степень защиты — вплоть до IP67, в зависимости от модели и условий эксплуатации.
Главная функция фитинга — сохранить целостность кабельной линии и её эксплуатационные характеристики даже в условиях вибраций, перепадов температур и повышенной влажности. При правильном подборе и установке фитинг не только защищает кабель, но и упрощает монтаж и демонтаж, что особенно ценно при обслуживании сложных электротехнических систем.
В ассортименте компании ТМС представлены фитинги различных типов — прямые, угловые, с разными вариантами резьбы и степенью защиты — что позволяет подобрать оптимальное решение для конкретной задачи, будь то промышленная автоматизация, уличное освещение или монтаж электрооборудования в агрессивных средах.
Критерии выбора фитинга
Грамотный подбор фитинга для гофрированной трубы — залог долговечности кабельной системы и стабильной работы оборудования. Ошибка на этом этапе может привести к потере герметичности, ускоренному износу кабеля и необходимости внепланового ремонта. При выборе стоит учитывать несколько ключевых факторов.
1. Материал изготовления.

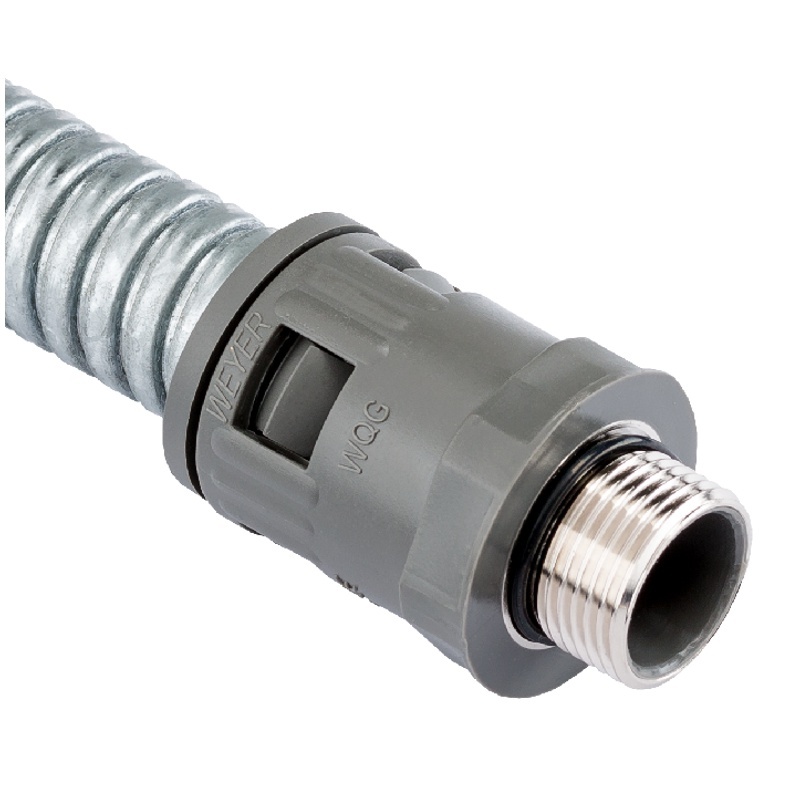

Фитинги могут быть выполнены из пластика, металла или комбинированных материалов. Пластиковые модели подходят для большинства стандартных условий, обеспечивая лёгкость конструкции и стойкость к коррозии. Металлические — предпочтительны в условиях повышенной температуры, механических нагрузок или при монтаже в агрессивной среде. При выборе обращайте внимание на температурный диапазон эксплуатации, коррозионную стойкость и огнестойкость материала.
2. Соответствие размерам гофрированной трубы и кабеля.
Внутренний диаметр фитинга должен быть подобран с учётом наружного диаметра кабеля и внутреннего диаметра гофрированной трубы. Рекомендуется оставлять запас пространства — около 10% при прокладке одного кабеля и 25%, если внутри трубы будут проходить несколько проводов. Это обеспечит простоту протяжки и снизит риск повреждения изоляции.
3. Тип резьбы и степень защиты.

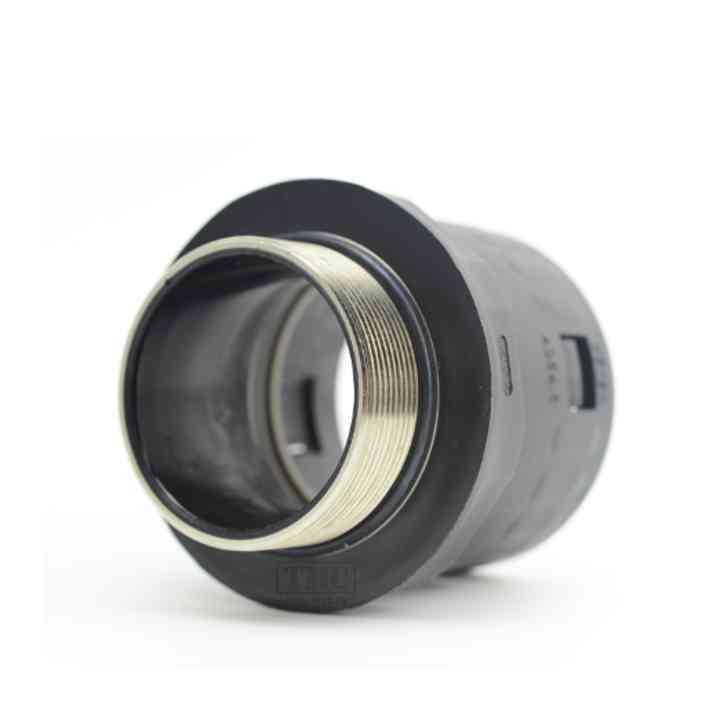

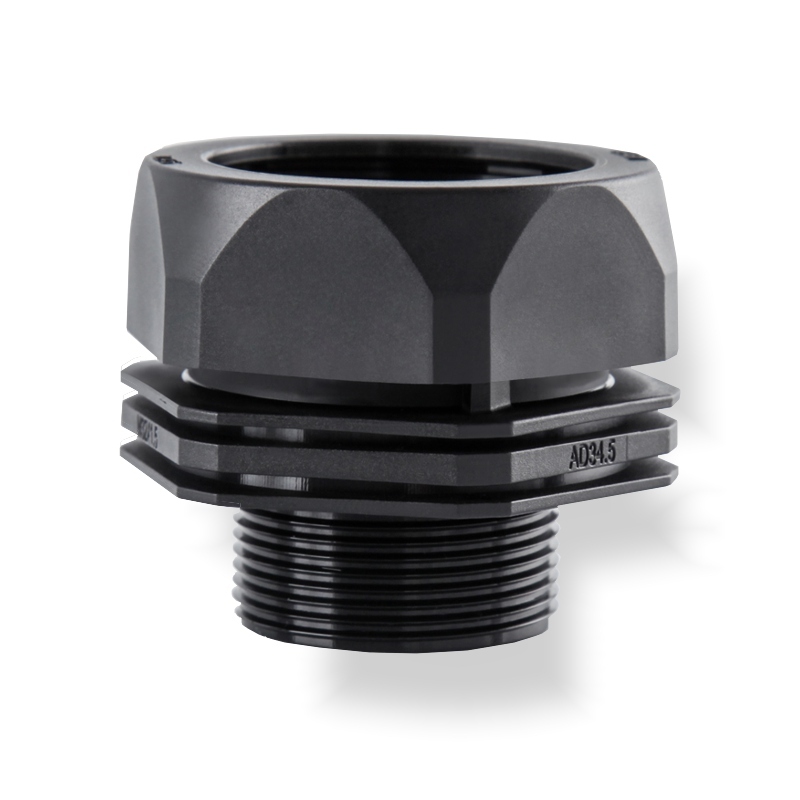

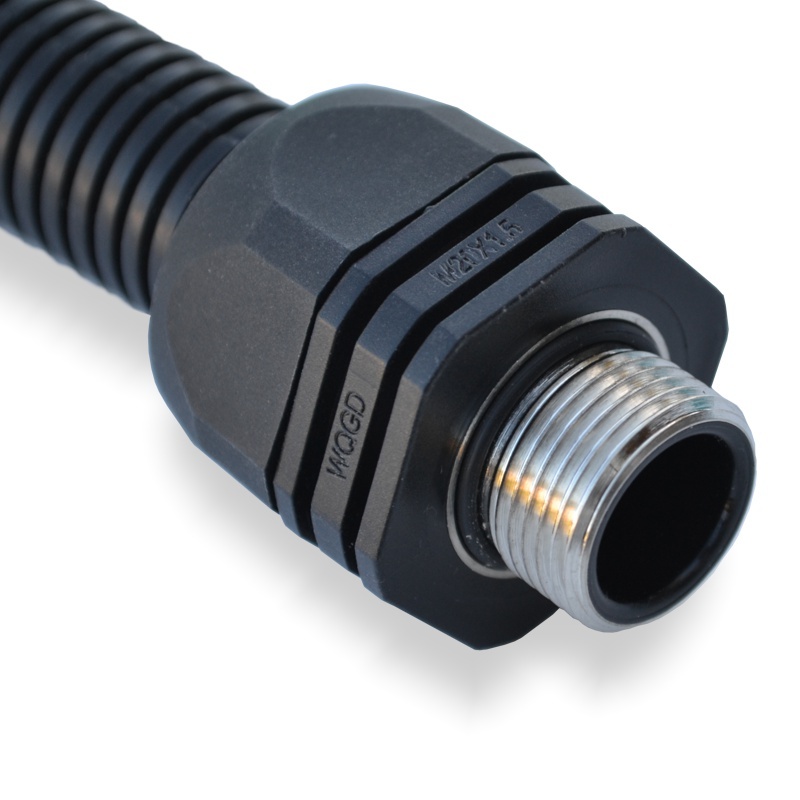

При монтаже на корпуса оборудования важно учитывать стандарт резьбы (метрическая, трубная и др.) и требуемую степень защиты по IP. Для уличных и промышленных установок часто выбирают фитинги с IP67, которые полностью защищены от пыли и кратковременного погружения в воду.
4. Дополнительные аксессуары.
Для повышения герметичности соединения на плоских поверхностях рекомендуются фланцевые уплотнения FR, а для надёжной фиксации — пластиковые контргайки GMK. Эти элементы помогают исключить микроподвижки фитинга и предотвратить снижение степени защиты.
5. Особые условия монтажа.
Если установка ведётся в условиях высокой вибрации, воздействия химических веществ или экстремальных температур, стоит проконсультироваться со специалистами технической поддержки. Эксперты помогут подобрать оптимальную комбинацию материалов и конструктивных решений.
Как выбрать гофрированную трубу под фитинг
Фитинг и гофрированная труба — это взаимосвязанные элементы кабельной системы. Даже идеально подобранный фитинг не обеспечит надёжного монтажа, если труба не соответствует условиям эксплуатации или подобрана с ошибками в размере.
Материалы и их свойства.
Гофрированные трубы изготавливаются из различных полимеров: ПВХ, ПНД, ПП и других материалов. ПВХ отличается хорошей стойкостью к УФ-излучению и самозатухаемостью, что делает его подходящим для внутренней и наружной прокладки. ПНД обладает повышенной гибкостью и устойчивостью к механическим нагрузкам, а полипропилен — отличной химической стойкостью, что важно при монтаже в агрессивных средах.
Подбор диаметра.
Размер трубы должен соответствовать диаметру кабеля с учётом запаса для свободной протяжки: около 10% при прокладке одного кабеля и до 25% — при нескольких кабелях. Этот запас необходим для упрощения монтажа, предотвращения повреждения изоляции и сохранения гибкости трассы.
Трубы с продольным разрезом.
Такие изделия облегчают установку кабеля в уже смонтированную трассу или позволяют быстро заменить повреждённый участок. Однако при их использовании запас внутреннего пространства должен быть больше, чем у цельных труб, чтобы избежать перегрузки и сохранить защитные свойства.
Подготовка к монтажу.
Ровный и чистый срез трубы — один из ключевых факторов надёжности соединения. Для резки пластиковых гофрированных труб рекомендуется использовать специальный острый нож. Срез должен проходить строго по одной канавке, без трещин и зазубрин. Неровный или повреждённый край может помешать плотной фиксации трубы в фитинге и снизить степень защиты.
Установка фитинга: пошаговый алгоритм
Правильная установка фитинга — это не только вопрос техники, но и гарант сохранения заявленной степени защиты кабельной системы. Несоблюдение последовательности действий может привести к разгерметизации соединения и ускоренному износу кабеля.
Подготовка трубы и фитинга.
Перед монтажом убедитесь, что гофрированная труба имеет ровный, чистый срез без трещин и деформаций. Фитинг должен быть целым, с исправными уплотнителями и фиксирующими элементами.
Первый этап — фиксация.

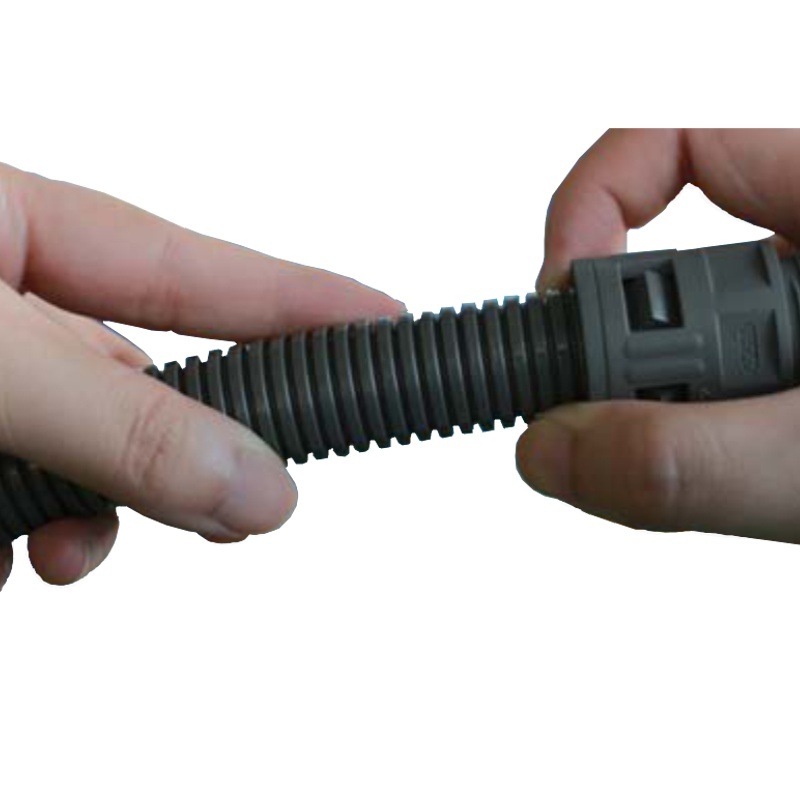

Вставьте гофрированную трубу в соответствующий фитинг до характерного щелчка. Это означает, что защёлка муфты зафиксировала трубу в корпусе. На этом этапе соединение уже удерживает трубу, но ещё не обеспечивает полной герметичности.
Второй этап — достижение степени защиты.
После первичной фиксации приложите дополнительное усилие, надавив на трубу в направлении фитинга. Муфта с защёлкой при этом слегка отойдёт от корпуса, а зазор между ними увеличится до 3–4 мм и станет одинаковым по всей окружности без перекосов. Муфта может вращаться, но с лёгким сопротивлением. Это признак того, что труба установлена плотно, и соединение достигло заявленной степени защиты.
Проверка установки.
Если после первого нажатия труба свободно перемещается вперёд-назад, а муфта вращается без сопротивления, значит, фиксация неполная. В этом случае повторите процедуру с дополнительным нажатием.
Демонтаж фитинга
Хотя фитинги для гофрированных труб рассчитаны на длительную эксплуатацию, иногда возникает необходимость их снятия — при замене кабеля, ремонте оборудования или изменении конфигурации трассы. Важно выполнить демонтаж правильно, чтобы сохранить целостность как фитинга, так и трубы.
Пошаговая процедура:
- Найдите фиксирующую муфту с защёлкой на корпусе фитинга.
- Нажмите на муфту с торцевой стороны так, чтобы зазор между ней и корпусом фитинга стал минимальным, практически нулевым.
- Удерживая муфту в нажатом положении, аккуратно извлеките гофрированную трубу из фитинга.
Такой метод позволяет снять фитинг без лишних усилий и избежать повреждений уплотнительных элементов. Если демонтаж выполняется в условиях ограниченного пространства, рекомендуется использовать специализированные монтажные инструменты, которые обеспечат удобный доступ к защёлке.
Меры предосторожности:
— Не применяйте чрезмерное усилие при извлечении трубы, чтобы не деформировать муфту.
— Избегайте поворотов трубы с большим углом во время демонтажа — это может повредить внутренние уплотнители и снизить степень защиты при повторном монтаже.
— Если фитинг имеет следы износа, трещины или потерю эластичности уплотнителя, лучше заменить его новым.
Практические рекомендации и частые ошибки
Даже качественные фитинги и трубы могут не обеспечить надёжной работы, если монтаж выполнен с нарушениями. Опыт специалистов ТМС показывает, что большинство проблем можно предотвратить, если учитывать несколько простых, но важных правил.
Соблюдайте требования по размеру.
Использование трубы или фитинга неподходящего диаметра приводит к неплотной фиксации и утечке герметичности. Чрезмерно тугая посадка также нежелательна — она может повредить изоляцию кабеля при протяжке.
Контролируйте качество среза.
Неровный или повреждённый край трубы препятствует плотному прилеганию уплотнителя и уменьшает степень защиты. Резку всегда выполняйте острым инструментом, строго по канавке гофры.
Не пренебрегайте дополнительными аксессуарами.
Фланцевое уплотнение FR и контргайка GMK существенно повышают герметичность и надёжность соединения, особенно при монтаже на плоских поверхностях оборудования.
Избегайте излишнего усилия.
Чрезмерное давление на муфту или трубу при установке может привести к деформации пластика и нарушению работы защёлки. Работайте плавно, контролируя силу нажатия.
Учитывайте условия эксплуатации.
Вибрации, перепады температур и воздействие агрессивных веществ требуют подбора специальных материалов и конструкций. В таких случаях лучше заранее проконсультироваться с технической поддержкой.
Частая ошибка — неполная фиксация.
Если после установки труба свободно перемещается, значит, соединение не достигло нужной степени защиты. Всегда выполняйте дополнительное нажатие, пока зазор между муфтой и корпусом не станет равномерным по всей окружности.
Заключение
Выбор и установка фитингов для гофрированных труб — это этап, от которого напрямую зависит надёжность, долговечность и безопасность всей кабельной системы. Грамотно подобранный фитинг обеспечивает не только герметичность соединения, но и защищает кабель от механических повреждений, влаги, пыли и других внешних факторов.
При подборе важно учитывать материал и размеры фитинга, тип гофрированной трубы, стандарт резьбы, степень защиты и условия эксплуатации. Немаловажную роль играют и дополнительные аксессуары — фланцевые уплотнения и контргайки, которые помогают сохранить стабильность и герметичность соединения в течение всего срока службы.
Правильная установка в два этапа — фиксация и достижение полной степени защиты — гарантирует, что кабельная система будет работать безотказно. Регулярная проверка состояния соединений и грамотный демонтаж при необходимости помогут избежать лишних затрат на ремонт и простой оборудования.
Компания ТМС предлагает полный спектр решений для монтажа и защиты кабеля: фитинги для гофрированных труб, кабельные вводы, спиральные защиты и монтажные аксессуары. Мы не только поставляем продукцию, соответствующую высоким стандартам качества, но и предоставляем технические консультации, чтобы каждый клиент получил оптимальное решение для своих задач.
Ознакомиться с каталогом и получить профессиональную консультацию вы можете на нашем сайте: https://gk-tmc.ru.
