Прокладка кабеля и провода в гибких гофрированных и гладких трубах проводится с целью дополнительной защиты персонала от поражения электрическим током, а также служит дополнительной защитой кабеля от механических повреждений и негативных воздействий окружающей среды. Эта защита должна распространяться на всю длину проложенного кабеля.

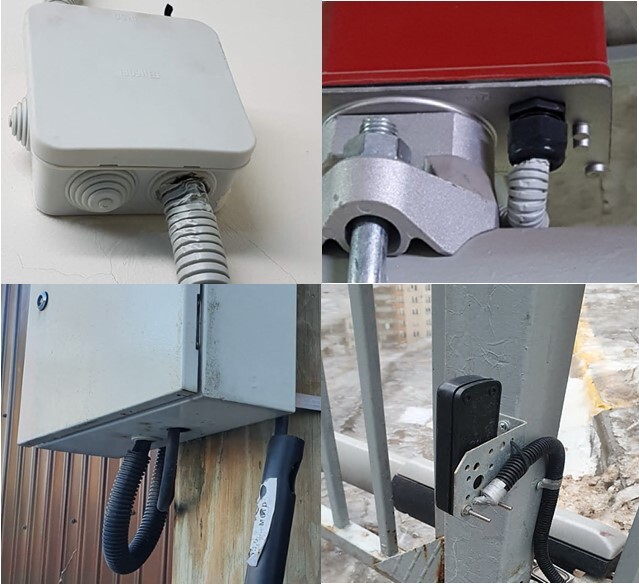

Однако очень часто можно наблюдать ситуацию, когда подводимая к щиту или прибору гофра обрезается еще до ввода кабеля в оболочку электротехнического устройства или присоединяется к нему посредством кабельных вводов, не предназначенных для закрепления гофрированной трубы или металлорукава.
Однако очень часто можно наблюдать ситуацию, когда подводимая к щиту или прибору гофра обрезается еще до ввода кабеля в оболочку электротехнического устройства или присоединяется к нему посредством кабельных вводов, не предназначенных для закрепления гофрированной трубы или металлорукава.
Обеспечивает ли такой монтаж электропроводки необходимую защиту кабеля от внешних воздействий и защиту персонала от поражения электрическим током ? В зимнее время велика вероятность попадания снега внутрь гофрированной трубы и скапливания влаги на изгибах кабельной трассы. Замерзшая в гофре вода оказывает дополнительную механическую нагрузку и приводит к разрыву гофрированной трубы. Вследствие таких повреждений роль гофрированной трубы в защите проложенного в ней кабеля сводится к нулю.
Решением этой проблемы может стать герметизация концов гофрированной трубы. Некоторые монтажники используют в этих целях изоленту, некоторые пытаются запихнуть гофру в кабельный ввод, который предназначен лишь для уплотнения кабеля, кто-то вводит гофру внутрь корпуса оборудования. Однако все эти методы не гарантируют желаемого результата. Пыль, грязь, насекомые – все это попадает внутрь канала гофрированной трубы и наносит ей необратимые повреждения. Зафиксированы случаи попадания падшей листвы внутрь гофрированной трубы и произвольное возгорание от нагрева проводников. Такое происходит обычно через какое-то время после капитального монтажа, сдачи или ремонта объекта, когда недобросовестный монтаж уже принят заказчиком после испытаний работы всей системы.
Решением этой проблемы может стать герметизация концов гофрированной трубы. Некоторые монтажники используют в этих целях изоленту, некоторые пытаются запихнуть гофру в кабельный ввод, который предназначен лишь для уплотнения кабеля, кто-то вводит гофру внутрь корпуса оборудования. Однако все эти методы не гарантируют желаемого результата. Пыль, грязь, насекомые – все это попадает внутрь канала гофрированной трубы и наносит ей необратимые повреждения. Зафиксированы случаи попадания падшей листвы внутрь гофрированной трубы и произвольное возгорание от нагрева проводников. Такое происходит обычно через какое-то время после капитального монтажа, сдачи или ремонта объекта, когда недобросовестный монтаж уже принят заказчиком после испытаний работы всей системы.

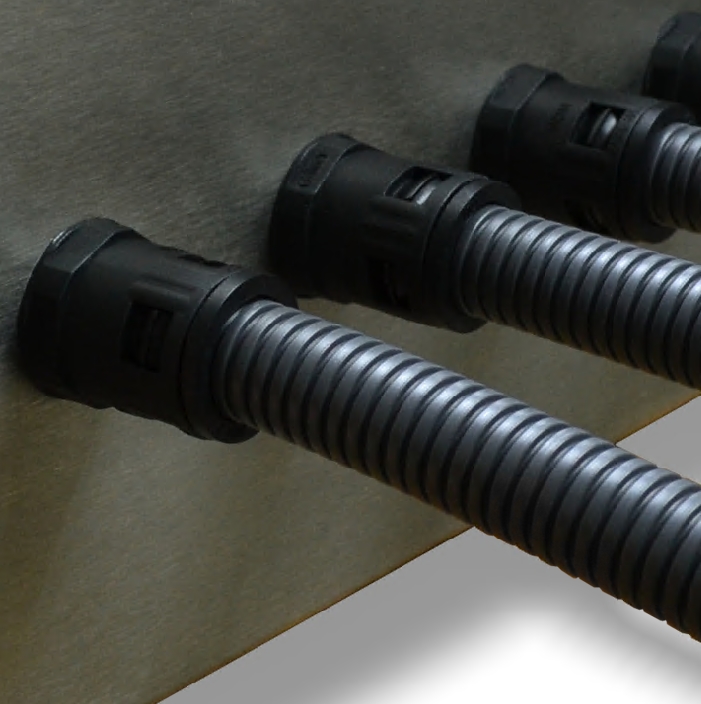

Существует современное решение для надежного закрепления гофрированной трубы с проложенным в ней электрическим, оптоволоконным или инструментальным кабелем. Это специальные муфты (фитинги для гофрированных труб), представляющие собой конструкцию, состоящую из вводного элемента и элемента закрепления гофры. Вводной элемент имеет резьбу и крепиться к корпусу оборудования посредством контргайки или вкручивается в уже имеющееся резьбовое отверстие в корпусе. Элемент закрепления гофрированной трубы надежно закрепляет ее, герметизирует вход внутрь гофры и защищает ее от случайного выдергивания из муфты. Для усиления надежности в месте присоединения вводного элемента можно использовать уплотнительные кольца, по аналогии с кабельными вводами.
Таким образом, установив муфты с двух сторон гофрированной трубы можно полностью изолировать ее внутреннее пространство от попадания посторонних предметов, пыли влаги, а также обеспечить дополнительную защиту персонала от поражения электрическим током.
Кроме того, такая конструкция дополнительно защищает всю систему от механических нагрузок, вызванных вибрацией и постоянным перемещением гофры, например на манипуляторах станочного оборудования, открывающихся люках и дверях и т.п.
Таким образом, установив муфты с двух сторон гофрированной трубы можно полностью изолировать ее внутреннее пространство от попадания посторонних предметов, пыли влаги, а также обеспечить дополнительную защиту персонала от поражения электрическим током.
Кроме того, такая конструкция дополнительно защищает всю систему от механических нагрузок, вызванных вибрацией и постоянным перемещением гофры, например на манипуляторах станочного оборудования, открывающихся люках и дверях и т.п.
Фитинги для гофрированных труб производятся из пластика или металла; также встречаются комбинированные варианты. В зависимости от решаемой задачи применяют различные материалы. В отношении конфигурации фитинги бывают прямыми (муфты), угловыми и поворотными (угловые муфты), тройники, соединители, заглушки, втулки, крепеж и др.
Обычно дин фитинг подходит для одного диаметра гофрированной трубы. Однако в последнее в время на рынке появились фитинги, в характеристиках которых можно увидеть некий диапазон диаметров гофры для закрепления.
Обычно, с пластиковой гофрированной трубой применяют пластиковые фитинги. Особенно хорошо себя проявили фитинги, изготовленные из полиамида – они морозоустойчивые, стойкие к ультрафиолету, обладают высокой механической прочностью. С металлическими гофрированными трубами, изготовленными из оцинкованной или нержавеющей стали, обычно применяют металлические фитинги, изготовленные из никелированной латуни, хромированного цинка или из нержавеющей стали. Однако в последнее время широкое применение получили муфты и фитинг из полиамида, предназначенные для применения с металлическими гофрированными трубами без оболочки или с оболочкой из ПВХ, полипропилена или полиамида. Эти фитинги не подвержены окислению и воздействию солнечных лучей и применяются на ответственных промышленных объектах.
Обычно дин фитинг подходит для одного диаметра гофрированной трубы. Однако в последнее в время на рынке появились фитинги, в характеристиках которых можно увидеть некий диапазон диаметров гофры для закрепления.
Обычно, с пластиковой гофрированной трубой применяют пластиковые фитинги. Особенно хорошо себя проявили фитинги, изготовленные из полиамида – они морозоустойчивые, стойкие к ультрафиолету, обладают высокой механической прочностью. С металлическими гофрированными трубами, изготовленными из оцинкованной или нержавеющей стали, обычно применяют металлические фитинги, изготовленные из никелированной латуни, хромированного цинка или из нержавеющей стали. Однако в последнее время широкое применение получили муфты и фитинг из полиамида, предназначенные для применения с металлическими гофрированными трубами без оболочки или с оболочкой из ПВХ, полипропилена или полиамида. Эти фитинги не подвержены окислению и воздействию солнечных лучей и применяются на ответственных промышленных объектах.
